今週はお仕事が早めに落ち着いたので
休暇をいただいておりました～。

天気も回復しましたので、コツコツとナビ取り付け作業など～。



今回使用のしたナビ取り付けキットは

カナック企画　NKK-N61D　

オートバックスとかで取り扱ってるものですの～。
ナビ取り付けに必要なハーネスと
普通のＤＩＮサイズオーディオを取り付けるとできる
隙間埋めのプレートが同梱されております～。　
　
アマゾンで￥４３３１なり～



ナビのＦＭ配線分岐用のハーネス

ナビック　NPC-136

こちらもアマゾンで￥１５２３なり～

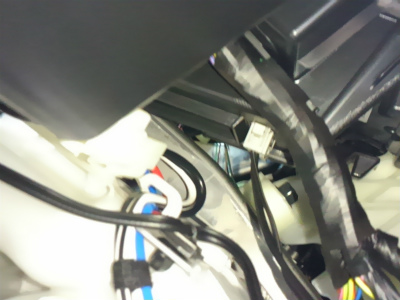

取り付けに車両側のアンテナ線を探すのですが
従来のタイプ？と違った形状で
かつエアコンパネル後ろらへんに固定されてるので
情報を先に得ておかないと見つけるの苦労しそう。

写真の右側の灰色コネクタ-黒ハーネスのやつです。
カナック企画セットの取り説には記載ありますので
コレを買った人は迷わずにできると思います～。

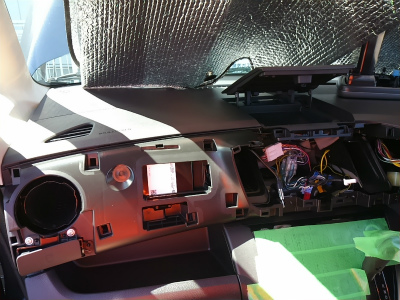

さて、先日からの続き。
ウチのナビは旧型のオンボードナビなので配線がコッテコテ。
そのままでは収めることができなかったわけですが。

どこかに空間は・・・ということで見つけたのは。

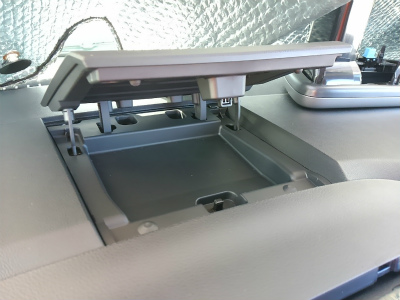

インパネアッパーボックスというらしい。
これ、、、ＣＤ３、４枚くらいしか入らんじゃない？
という感じで、自分の持ち物で収納するものが特に思いつかない。

でも容量的にはハーネスを入れるにはいけそう
かつオーディオを収めた後から、配線レイアウトができるという
オイシイ状況をゲットできる。

ということでコレを潰すことにします～。


ボックスを外す前に表皮パネルをはがします～。
刺さってるだけなのですぐ外れます。

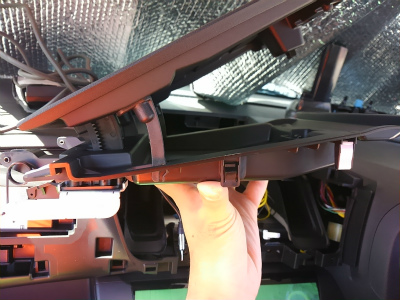

んでアッパーボックス外します。
写真右側が座席側、左がガラス側の固定ですのー。
席側は上下方向、ガラス側は前後方向固定なので注意ですの。


一応、加工の作業前にほんとに収まりそうか確認を。
加工した後で入らないってのは最悪ですからの～。

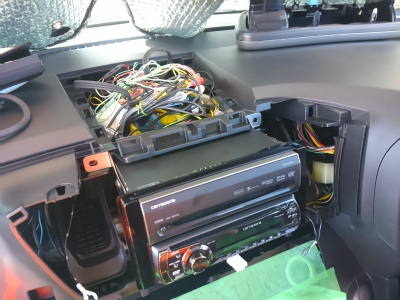

・・・こいつ、入るぞ！
ということで。

外したアッパーボックスの底面を
ドリルと金ノコでドリドリギコギコして、、、無事装着できました。

装着写真は忘れたので、、、最終的にモニターも付けた時点でまた。
